Измерительные функции:
- Измерение сопротивления в диапазоне.
- Измерение падения напряжения.
Основные характеристики:
- Автоматический и ручной выбор диапазона измерения сопротивления.
- Регулируемый испытательный ток (100 мА ... 100 А).
- Вывод на экран графика сопротивления.
- Защита от внешнего напряжения в случае неправильного подключения, автоматический контроль целостности токовой цепи.
- Портативность: прибор размещен в прочном корпусе с ручкой.
- Возможность установки пределов для оценки приемлемости результата измерения (годен/негоден).
- Встроенная память позволяет сохранять до 1000 результатов.
- Передача данных на ПК (RS232/USB) с помощью программного обеспечения, входящего в основной комплект поставки.
- Батарейное питание позволяет проводить измерения с использованием испытательного тока 100 А в течение 10 минут.
Технические характеристики:
| Функция |
Диапазон измерения |
Разрешение |
Погрешность измерения |
Ток |
| Сопротивление |
10,000 ... 199,999 мкОм
0,20000 ... 1,99999 мОм
2,0000 ... 19,9999 мОм
20,000 ... 199,999 мОм
0,20000 ... 1,99999 Ом
2,0000 ... 19,9999 Ом |
1 нОм
10 нОм
100 нОм
1 мкОм
10 мкОм
100 мкОм |
±0,25% от измерения |
100 A
100 А / 50 А
50 А / 10 А
10 А / 1 А
1 А / 100 мА
100 мА |
| Напряжение |
1,000 мВ…20,000 мВ
20,00 мВ…200,00 мВ
10,00 мВ … 100,00 мВ
100,0 мВ … 1,0000 В
20,0 мВ … 200,0 мВ
200,0 мВ … 2,0000 В
20,0 мВ … 200,0 мВ
200,0 мВ … 2,0000 В
20,0 мВ … 200,0 мВ
200,0 мВ … 2,0000 В |
1 мкВ
10 мкВ
10 мкВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ
0,1 мВ |
±0,25% от измерения |
100 A
100 А
50 А
50 А
10 А
1 А
10 А
1 А
100 мА
100 мА |
| Напряжение питания |
230 / 115 В переменного тока |
| Батарея |
12 В пост. тока / 12 мАч |
| Категория перенапряжения |
CAT IV / 50 В |
| Дисплей |
ЖК дисплей, 320х240 пикс., с подсветкой |
| Порты связи |
2х RS-232 и USB |
| Память |
512 кБ (1000 результатов) |
| Размеры |
410х175х370 мм |
| Вес |
11,8 кг. |
Примеры применения:

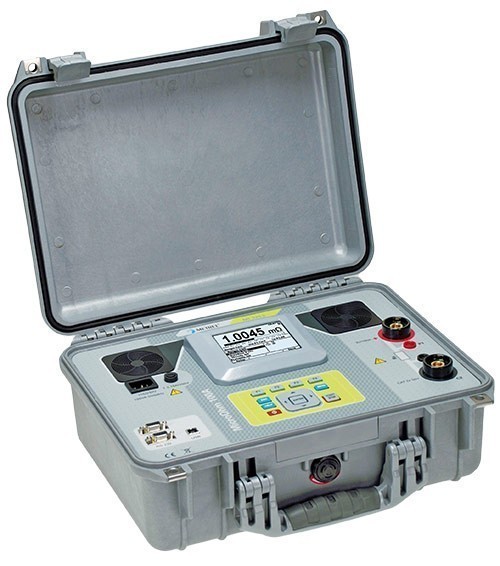

MI 3252 MicroOhm 100A позволяет выявить проблемы, связанные с высоким контактным сопротивлением сварных соединений, автоматических выключателей, токопроводящих шин и т.д. Подобные неисправности могут вызвать сбои в работе и повреждения аппаратуры.
Пример 1: Измерение контактного сопротивления высоковольтного автоматического выключателя. Данный тест должен проводиться при измерительном токе не менее 50 A.
Пример 2: Измерение контактного сопротивления токопроводящей шины. С помощью больших токов сопротивление токопроводящей шины может быть проверено при условиях, близких к реальным условиям эксплуатации. Это позволяет получить надежный результат и с легкостью сделать вывод о необходимости проведения ремонта.
Производство компании METREL (Словения)
